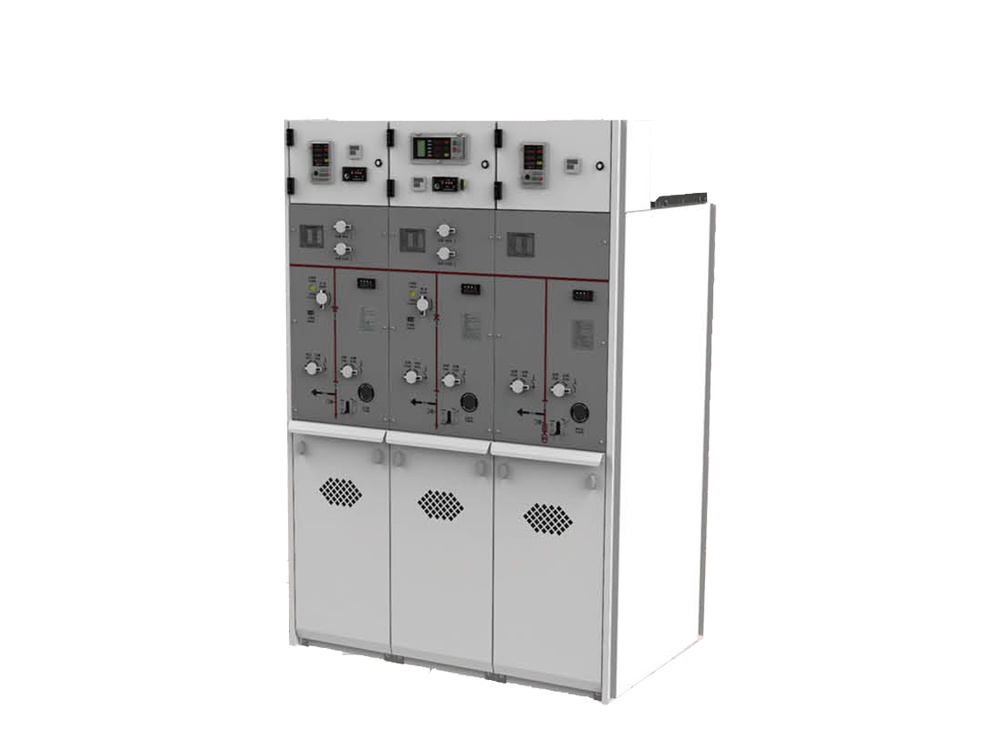

HXGN[H)-12 خزانة شبكة حلقية معزولة بالغاز صديقة للبيئة

HXGN(H)-12  خزانة مفاتيح معزولة بالغاز صديقة للبيئة هذه هي جهاز سحابي ذكي يتميز بمواد صديقة للبيئة, وسعر اقتصادي, وسهولة التشغيل. جميع الأجزاء الموصلة داخل المفتاح مثبتة داخل صندوق غاز محكم من الفولاذ المقاوم للصدأ. يتم عزل صندوق الغاز بشكل أساسي باستخدام الهواء الجاف والمواد البلاستيكية الحرارية. يستخدم المفتاح الرئيسي إطفاء القوس الفراغي, ويعتمد مفتاح العزل بنية ثلاثية المواضع, ويتم توصيل الخزانات المتجاورة عبر قضبان توصيل معزولة صلبة. تعتمد الدائرة الثانوية تقنية التحكم المتكامل وتدعم وظائف نقل البيانات. عند تركيب المعدة وتشغيلها ميدانيًا, سترسل المعدة تلقائيًا إشارة لإنشاء أول مصافحة مع المحطة الرئيسية. ستحصل المحطة الرئيسية على الحالة الصحية للمعدة, وموضع الإحداثيات, وبيئة التشغيل, ومعلمات التشغيل, مما يسهل على أفراد الصيانة مراقبة حالة تشغيل المعدة في الوقت المناسب.

HXGN(H)□-12  لن يكون هناك وضع كما في مفاتيح SF6 حيث ينخفض ضغط الغاز تدريجيًا عند درجات الحرارة المنخفضة, مما يتسبب في تراجع العزل بشكل مستمر ويؤدي في النهاية إلى فشل العزل.

يمكن أن تتكون الخزانة من الوحدات التالية لتشكيل وحدة تغذية طاقة اقتصادية وعملية: وحدة قاطع دائرة فراغي (630A, 20-25kA)  وحدة مفتاح حمل فراغي (630, 20-25kA)

ظروف التشغيل

الحد الأقصى لدرجة الحرارة: +45℃;

● الحد الأدنى لدرجة الحرارة: -25℃;

● الحد الأقصى لدرجة الحرارة: (متوسط 24 ساعة) +35℃;

● الحد الأقصى لمتوسط الرطوبة النسبية (24 ساعة): ≤95%;

● الارتفاع: ≤1500m;

● مقاومة الزلازل: 8 درجات;

● مستوى الحماية: الأجزاء الحية المغلقة IP67, غلاف خزانة المفاتيح IP4X;

● يجب ألا يكون الهواء المحيط ملوثًا بشكل كبير بالغازات القابلة للاشتعال المسببة للتآكل, وبخار الماء, وما إلى ذلك.

● عدم وجود اهتزازات شديدة متكررة. يفي التصميم للظروف القاسية تحت البيئات الصعبة بجميع المتطلبات.

● عند الاستخدام في ظروف تتجاوز تلك المحددة في GB/T3906, يجب التفاوض بشأن ذلك بين المستخدم وشركتنا.

المعيار التنفيذي

● المتطلبات الفنية العامة لمعايير معدات المفاتيح الكهربائية والتحكم ذات الجهد العالي

● GB/T39063.6 - 40.5KV معدات مفاتيح وتحكم مغلقة معدنيًا للتيار المتردد

● GB/T1985 مفتاح عزل وتأريض تيار متردد عالي الجهد

● GB/T38043.6 - 40.5KV مفتاح حمل عالي الجهد للتيار المتردد

● GB/T1984 قاطع دائرة تيار متردد عالي الجهد

● GB/T4208 رمز IP لفئة حماية الغلاف

● GB/T7354 قياس التفريغ الجزئي

● GB/T311.1 تنسيق العزل - الجزء 1: التعريفات, والمبادئ, والقواعد

الوظائف والميزات

1. نظام إدارة الجودة ISO 9001: 2015

يتم التحكم في تشغيل النظام بأكمله وإدارته بشكل صارم. وهذا يضمن جودة المنتجات في جميع المراحل, من تلقي طلبات العملاء إلى التصميم, والمواد, والإنتاج, والتركيب, والاختبار, والتغليف, والتسليم, وما بعد البيع, وكلها تعمل ضمن عمليات صارمة ومترابطة منطقيًا.

2. الإدارة البيئية ISO 14001: 2015

كانت رائدة في تطبيق نظام الإدارة البيئية ISO 14001: 2015. إن تنفيذ هذه العملية هو دليل على  المسؤولية تجاه مجموعة واسعة من العملاء. الالتزام بتوفير منتجات تقنية عالية الجودة هي الأكثر صداقة للبيئة.
