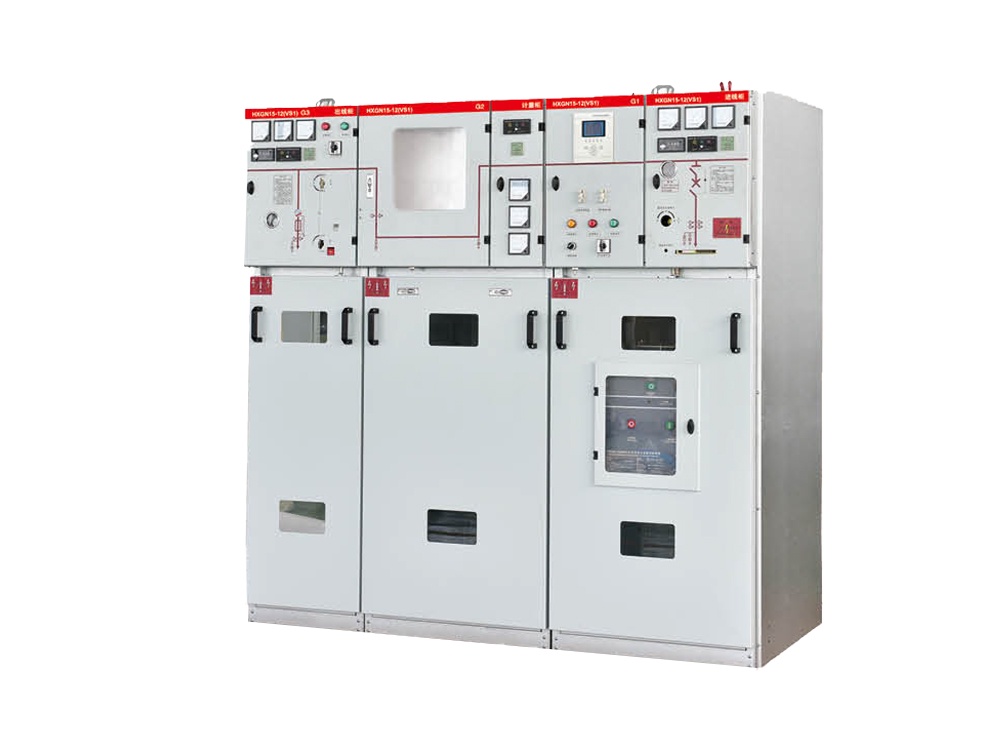

HXGN15-12(VS1)  هو نوع من وحدات مفاتيح شبكة حلقية مغلقة معدنية للتيار المتردد (ويشار إليه فيما يلي باسم خزانة الشبكة الحلقية). وهو جيل جديد من المنتجات الكهربائية ذات الجهد العالي التي قمنا بتصميمها وتطويرها بنجاح استنادا إلى إدخال التقنيات الأجنبية المتقدمة ووفقا لمتطلبات إمداد الطاقة الريفية وتجديد الشبكات الحضرية في الصين. تتوافق جميع مؤشرات الأداء الفني مع معايير IEC62271-200:2003 و GB3906.

يعتمد المفتاح الرئيسي وآلية التشغيل ومكونات خزانة الشبكة الحلقية على مكونات أصلية من شركة ABB أو يتم تجميعها في الصين باستخدام مكونات مستوردة كمعدات مفاتيح من النوع SFL-12/24. كما يمكن تجهيزها بقاطع الدائرة الفراغي الأصلي من شركة ABB من النوع HAD/US VS1 أو النوع VD4-S وفقا لمتطلبات المستخدم. يشمل وضع التشغيل النوعين اليدوي والكهربائي.

يتم تشكيل جسم الخزانة عن طريق التشغيل باستخدام آلة CNC والتثبيت بالبرشمة. يصل مستوى الحماية إلى IP3X، كما أنها تتمتع بوظائف موثوقة للتشابك الميكانيكي ومنع التشغيل الخاطئ. يتميز هذا المنتج بخصائص بارزة مثل الحجم الصغير، والوزن الخفيف، والمظهر الجميل، وسهولة التشغيل، والعمر التشغيلي الطويل، والمعلمات العالية، وعدم التلوث، وانخفاض الصيانة.

تعد وحدة مفاتيح شبكة حلقية مغلقة معدنية للتيار المتردد من النوع الوحدوي HXGN15-12(VS1) مناسبة لشبكات الطاقة AC 50Hz، 12KV وتستخدم لاستقبال الطاقة وتوزيعها. المفتاح الرئيسي داخل الخزانة هو مفتاح VS1.

ظروف التشغيل

● درجة الحرارة المحيطة: الحد الأعلى +40℃, الحد الأدنى -25℃;

● الارتفاع: يجب ألا يتجاوز الارتفاع 2000m;

● الرطوبة النسبية: المتوسط اليومي لا يتجاوز 95%; المتوسط الشهري لا يتجاوز 90%;

● البيئة المحيطة: يجب ألا يكون الهواء المحيط ملوثا بشكل ملحوظ بالغازات المسببة للتآكل، أو الغازات القابلة للاشتعال، أو بخار الماء، وما إلى ذلك;

● عدم وجود اهتزازات شديدة متكررة.

الوظائف والميزات

1. نظام إدارة الجودة ISO 9001: 2015

يتم التحكم في تشغيل النظام بأكمله وإدارته بشكل صارم. وهذا يضمن جودة المنتجات في جميع المراحل، من تلقي طلبات العملاء إلى التصميم، والمواد، والإنتاج، والتركيب، والاختبار، والتغليف، والتسليم، وما بعد البيع، حيث تعمل جميعها ضمن عمليات صارمة ومترابطة منطقيا.

2. الإدارة البيئية ISO 14001: 2015

كانت رائدة في تطبيق نظام الإدارة البيئية ISO 14001: 2015. إن تنفيذ هذه العملية هو دليل على  المسؤولية تجاه مجموعة واسعة من العملاء. الالتزام بتوفير منتجات تقنية عالية الجودة وأكثر صداقة للبيئة.

المواصفات الفنية
