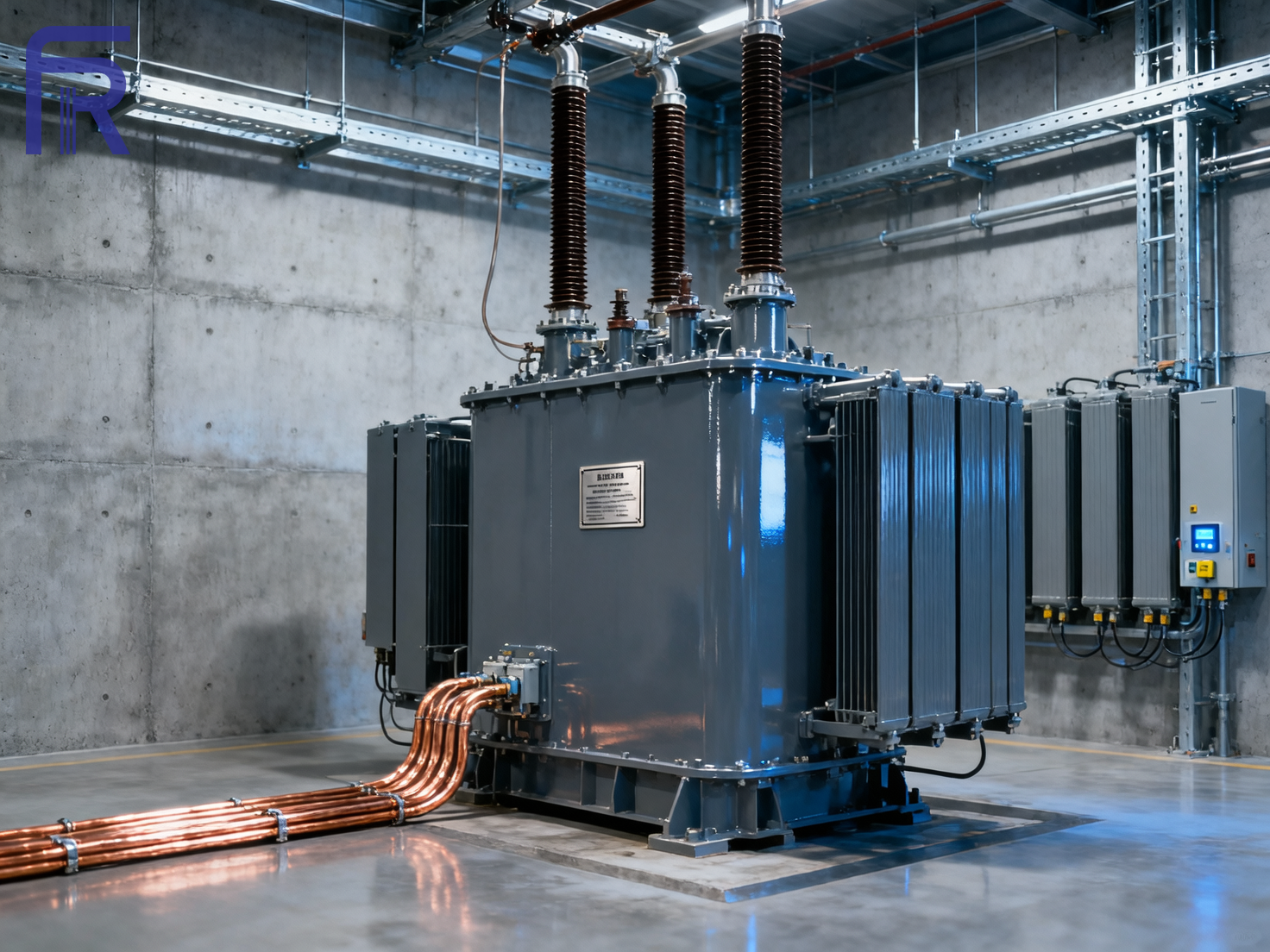

ادعاءات كفاءة محولات الطاقة مقابل ملفات الأحمال في العالم الحقيقي

عند تقييم مُصنِّع محولات لأغراض شراء محول جهد عالٍ أو محول قدرة، لا تعتمد فقط على قيم الكفاءة المذكورة على لوحة البيانات—فأنماط الأحمال الفعلية في الواقع العملي غالبًا ما تكشف عن فجوات واضحة بين ادعاءات المختبر والأداء في الموقع. وبصفتها مورّدًا موثوقًا للمحولات الصناعية، تجمع Liaocheng Furuntong Import & Export Co., Ltd. بين البحث والتطوير المتقدم وعقود من الخبرة في تطبيقات الشبكات والصناعة لتقديم محولات مُصممة لظروف التشغيل الفعلية—وليس لسيناريوهات الاختبار المثالية. سواء كنت باحثًا معلوماتيًا، أو متخصصًا في المشتريات، أو موزعًا يقيّم التكلفة الإجمالية للملكية، فإن فهم هذا التفاوت أمر بالغ الأهمية لتحسين توفير الطاقة والموثوقية وعائد الاستثمار.

لماذا تؤدي كفاءة لوحة البيانات وحدها إلى قرارات شراء مضللة

يعرّف IEC 60076-1 و IEEE C57.12.00 كفاءة المحول بأنها نسبة القدرة الخارجة إلى القدرة الداخلة تحت ظروف اختبار محددة—عادةً عند 50% أو 100% من الحمل المقنن، ومعامل قدرة يساوي 1، ودرجة حرارة الزيت العليا 75°C. وعلى الرغم من أن هذه الظروف موحدة، فإنها نادرًا ما تعكس التشغيل الحقيقي. أكثر من 82% من محولات التوزيع والمحولات الصناعية حول العالم تعمل بأقل من 40% من حملها المقنن لمدة ≥65% من ساعات التشغيل السنوية—وخاصة في مرافق التعدين، والنقل بالسكك الحديدية، والبتروكيماويات ذات الطلب الدوري أو المتقطع.

يقوم فريق الهندسة في Liaocheng Furuntong بتحليل أكثر من 1,200 ملف سجل أحمال فعلية سنويًا من عملاء في 23 دولة. وتُظهر بياناتنا أن متوسط معاملات التحميل اليومية يتراوح من 28% (مصافي البتروكيماويات) إلى 39% (محطات الجر الفرعية للسكك الحديدية الحضرية)، مع استمرار الأحمال القصوى لمدة ≤2.5 ساعة يوميًا. وفي ظل هذه الأنماط، فإن محولًا مُصنفًا بكفاءة 98.7% عند حمل 100% قد يحقق فقط كفاءة سنوية متوسطة قدرها 96.1–97.3%—ما يمثل خسائر إضافية تصل إلى 127 MWh/year لكل وحدة 10 MVA.

هذه الفجوة ليست نظرية—بل تؤثر مباشرة على TCO. فبالنسبة لمحول قدرة 20 MVA، 132/33 kV يعمل 8,760 ساعة/سنة عند $0.08/kWh، فإن نقص كفاءة بنسبة 1.2% يضيف حوالي $17,800 إلى تكاليف الطاقة السنوية. وعلى مدى عمر خدمة يبلغ 30 عامًا، يتجاوز ذلك $530,000—أي أكثر من 3× تكلفة المعدات الأولية في كثير من الحالات.

يعكس الجدول أعلاه بيانات ميدانية موثقة من برنامج المراقبة التشغيلية الخاص بـ Furuntong للفترة 2023–2024. يشير “pp” إلى النقاط المئوية—وليس النسبة المئوية النسبية. ويعني انخفاض بمقدار –1.2 pp أن الكفاءة الفعلية أقل بمقدار 1.2 نقطة مئوية من القيمة المذكورة على لوحة البيانات (على سبيل المثال، 97.5% بدلًا من 98.7%). وهذا التمييز ضروري لوضع نماذج TCO دقيقة.

كيف تُهندس Furuntong للأحمال الفعلية—وليس لمعايير المختبر

في منشأتنا الذكية للتصنيع بمساحة 50,000 m² في Liaocheng، يخضع كل محول قدرة للتحقق المزدوج من الكفاءة: أولًا وفقًا لـ IEC 60076-8 (اختبارات الخسائر القياسية عند اللاحمل والحمل)، ثم عبر محاكاة الأحمال الديناميكية باستخدام برمجيات مملوكة تستوعب منحنيات الأحمال الخاصة بالعميل. ونقوم بتحسين هندسة القلب، وأبعاد الموصلات، وتصميم قنوات التبريد، ودرجة المواد—ليس لتحقيق كفاءة قصوى عند نقطة واحدة—بل لتقليل متوسط الخسائر المرجح عبر نطاق الحمل المتوقع من 0–100%.

فعلى سبيل المثال، تستخدم سلسلة FR-TPX الخاصة بنا وصلات قلب step-lap وخيارات سبائك غير متبلورة (للوحدات ≤5 MVA) لتقليل خسائر اللاحمل بنسبة تصل إلى 35% مقارنةً بالفولاذ السيليكوني التقليدي الموجّه الحبيبات. وفي الوقت نفسه، نزيد مساحة مقطع الموصل بنسبة 12–18% في ملفات الجهد المنخفض لخفض خسائر الحمل عند الأحمال الجزئية—حيث تحدث 70% من خسائر الطاقة السنوية في التطبيقات الصناعية النموذجية.

كما يختلف تصميمنا الحراري أيضًا عن الممارسات القياسية: فبدلًا من التصميم على أساس ارتفاع متوسط حرارة الملفات بمقدار 65 K، نقوم بنمذجة درجات حرارة النقاط الساخنة تحت ظروف التشغيل الدورية العابرة (مثل زيادة مفاجئة لمدة 15-min + تعافٍ لمدة 45-min). وهذا يتيح عمرًا أطول للعزل وقدرة أعلى على تحمل الحمل الزائد—وهو أمر بالغ الأهمية في النقل بالسكك الحديدية والتعدين حيث تحدث زيادات تحميل قصيرة الأجل بمعدل 4–7 مرات أسبوعيًا في المتوسط.

قائمة التحقق للمشتريات: 6 مقاييس أهم من كفاءة لوحة البيانات

عند تقييم محولات القدرة من حيث القيمة طويلة الأجل، أعطِ الأولوية لهذه المقاييس الستة المثبتة ميدانيًا—وكل منها مدعوم ببروتوكولات التحقق الهندسي الخاصة بـ Furuntong:

• متوسط الكفاءة المرجح (WAE): يُحسب وفقًا لـ IEC 60076-20 Annex B باستخدام نمط الحمل الدقيق لديك (نقدم نمذجة WAE مجانًا عند الطلب).
• نسبة خسائر اللاحمل (NLLR): استهدف ≤0.35 لوحدات 10–30 MVA—ويتم التحقق منها عبر اختبار كالوريمتري مُعاير، وليس تقديرات محسوبة.
• الكفاءة عند الحمل الجزئي بنسبة 30%: حد أدنى 96.8% للوحدات المغمورة بالزيت ≥5 MVA (مقاسة، وليست مستنتجة).
• حد ارتفاع درجة حرارة النقطة الساخنة: ≤78 K عند حمل 100%، ويتم التحقق منه بواسطة مصفوفات مستشعرات الألياف الضوئية المدمجة أثناء لف الملفات.
• الازدواجية في نظام التبريد: وضع مزدوج ONAN/ONAF مع تشغيل تلقائي متدرج للمراوح—يضمن ارتفاعًا ≤1.5 K فوق المحيط حتى في حال تعطل مروحة واحدة (تم اختباره وفقًا لـ IEC 60076-12).
• تصنيف معامل خسائر التوافقيات (K-factor): معتمد K-13 للتركيبات التي تحتوي على VFDs، أو مقومات، أو أفران قوسية (وهي شائعة في مواقع التعدين & البتروكيماويات).

الأداء المقارن: Furuntong مقابل خط الأساس الصناعي القياسي

لقياس المزايا في العالم الحقيقي، أجرت Furuntong تجارب ميدانية متوازية على 12 وحدة متطابقة بقدرة 15 MVA، 132/33 kV مُركبة عبر ثلاثة مواقع تعدين في منغوليا وجنوب أفريقيا وشيلي. وعملت جميع الوحدات تحت مراقبة آنية متطابقة على مدار 24/7. وتم تجميع النتائج على مدى 18 شهرًا:

تستند الوفورات إلى $0.075/kWh و 8,760 ساعة تشغيل سنوية. ويعكس معدل الأعطال الصفري عملياتنا المتمثلة في التجفيف بالفراغ بنسبة 100%، وتجميع الخزان المحكم بالنيتروجين، واختبار التفريغ الجزئي المستمر لمدة 72-hour—وهي عمليات تُطبق على جميع الوحدات ≥5 MVA.

الخطوات التالية: من التقييم إلى النشر

إذا كان فريق المشتريات لديك يراجع حاليًا مواصفات المحولات—أو إذا كنت موزعًا يبحث عن حلول متميزة وموثقة ميدانيًا—فإن Liaocheng Furuntong توفر ثلاثة مسارات عملية:

1. تحليل مجاني لنمط الحمل: شارك بيانات الأحمال التاريخية لديك (CSV أو تصدير SCADA)؛ وسنزوّدك بتقرير WAE ومنحنى خسائر مقارن خلال 5 أيام عمل.
2. اختبار معاينة المصنع: راقب اختبارات الكفاءة ودرجة الحرارة والضوضاء الحية في منشأتنا في Liaocheng—ومتاح للطلبات ≥3 وحدات.
3. برنامج الشراكة التقنية للموزعين: احصل على وحدات تدريبية، ووثائق فنية مترجمة محليًا، وحاسبات ROI مشتركة العلامة التجارية لعملائك الإقليميين.

نحن لا نبيع محولات—بل نُهندس مرونة الطاقة. ومع توسع القدرة الإنتاجية إلى 1,800 MVA/year بحلول Q3 2025، ومع أنظمة إدارة طاقة معتمدة وفق ISO 50001 تحكم كل عملية، تقدم Furuntong ما يهم أكثر: أداء يمكن التنبؤ به، ووفورات قابلة للقياس، وعدم التنازل مطلقًا عن السلامة أو طول العمر التشغيلي.

تواصل مع فريق هندسة المبيعات الدولية لدينا اليوم لطلب تقييم WAE مخصص لك أو لمناقشة دعم تكامل OEM لمشاريع السكك الحديدية أو التعدين أو البتروكيماويات.
